Les équipements

sécheurs

Maintenance réduite

Optimisation de vos coûts
et de votre productivité

produits de haute qualité

Les sécheurs sont fabriqués au Royaume-Uni chez ActOn Finishing

fonctionnement silencieux

Améliorez le confort
de vos employés

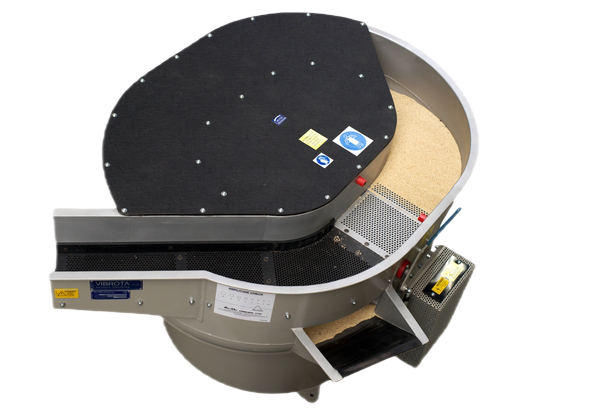

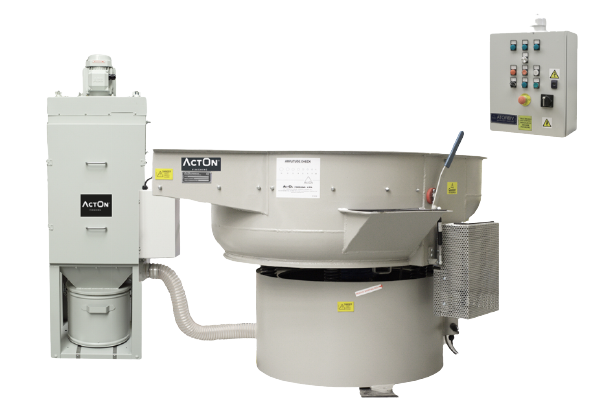

Série VBD

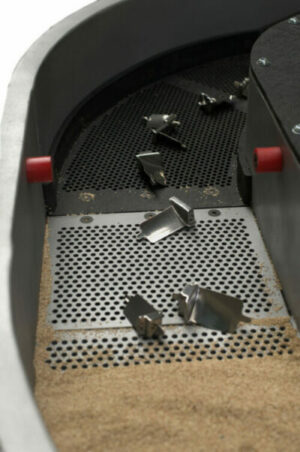

Les sécheurs de série VBD sont conçus avec un système de séparation et une bonde de vidange destinée à l’évacuation de la rafle de maïs. La forme particulière de la cuve de traitement en ellipse, optimise la surface de séchage des pièces, tout en permettant de minimiser les temps de traitement.
Ce modèle a la particularité d’être fabriqué avec un moteur à vitesse unique, comportant des masselottes adaptables et réglées afin de transférer un mouvement vibratoire pour obtenir une finition des plus efficaces. Ainsi, le sécheur de série VBD se révèle être un modèle de choix pour le traitement continu ou en lots de pièces, qui peuvent être chargés dans la machine de séchage grâce à la goulotte de chargement latérale prévue à cet effet.
Le modèle de sécheur VBD, est équipé de résistances chauffantes destinées à chauffer les abrasifs végétaux, principalement la rafle de maïs, celle-ci permet le séchage par absorption de l’humidité des pièces en agissant comme une éponge.
La rafle de maïs joue également un rôle de finition des pièces, en effet, son action permet de lustrer les pièces.

Afin de garantir un déchargement optimal des pièces, le sécheur de la série VBD est équipé d’un volet rabattable par action manuelle ou pneumatique.

Consommables recommandés

abrasifs végétaux

Série TU10D

Le modèle TU10D est le premier sécheur linéaire du marché spécialement conçu pour le séchage de pièces de grande dimension, longues et/ou de forme irrégulière, dont le traitement ne peut être effectué dans des sécheurs traditionnels de forme circulaire.

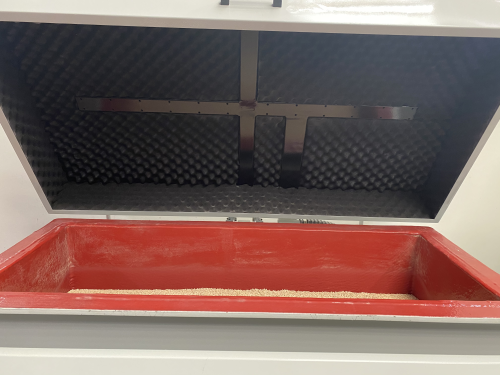

La cuve de traitement du sécheur est recouverte d’un revêtement en polyuréthane coulé à chaud qui est particulièrement adapté pour les applications de séchage des pièces.

A savoir que ce modèle requière l’intervention d’un opérateur pour le chargement des pièces dans la cuve de traitement.

Une fois les pièces disposées dans le sécheur préalablement préchauffé, elles sont séchées à l’aide d’abrasifs végétaux appropriés à cette application.

A noter que le couvercle acoustique est intégré d’un dispositif d’extraction des poussières.

Par ailleurs, le sécheur de série TU10D a la particularité d’être équipé de capteurs de température qui garantissent l’absence de toute surchauffe de la machine de séchage lors de son fonctionnement.

Principales caractéristiques

  • Le sécheur de série TU10D permet le traitement de grands ainsi que de petits lots de pièces.
  • L’abrasif végétal à double action utilisé dans le sécheur, permet d’absorber l’humidité tout en polissant les pièces.
  • Fonctionnement silencieux.
  • Revêtement en polyuréthane coulé à chaud et résistant à l’usure.
  • Maintenance réduite.
  • Fonctionnalité manuelle ou automatique.
  • Possibilité de créer différentes cuves de traitement grâce aux séparateurs.
  • Possibilité de personnalisation de la machine.

Consommables recommandés

Abrasifs Végétaux

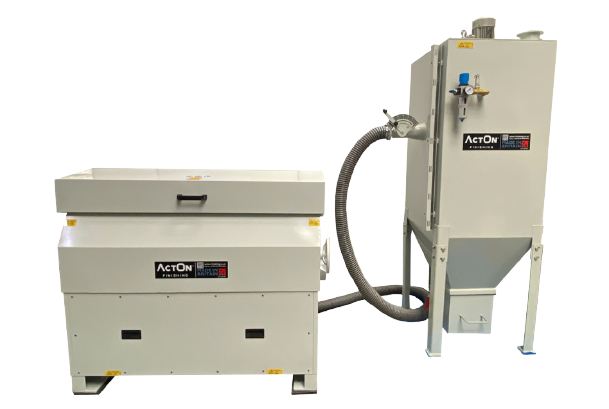

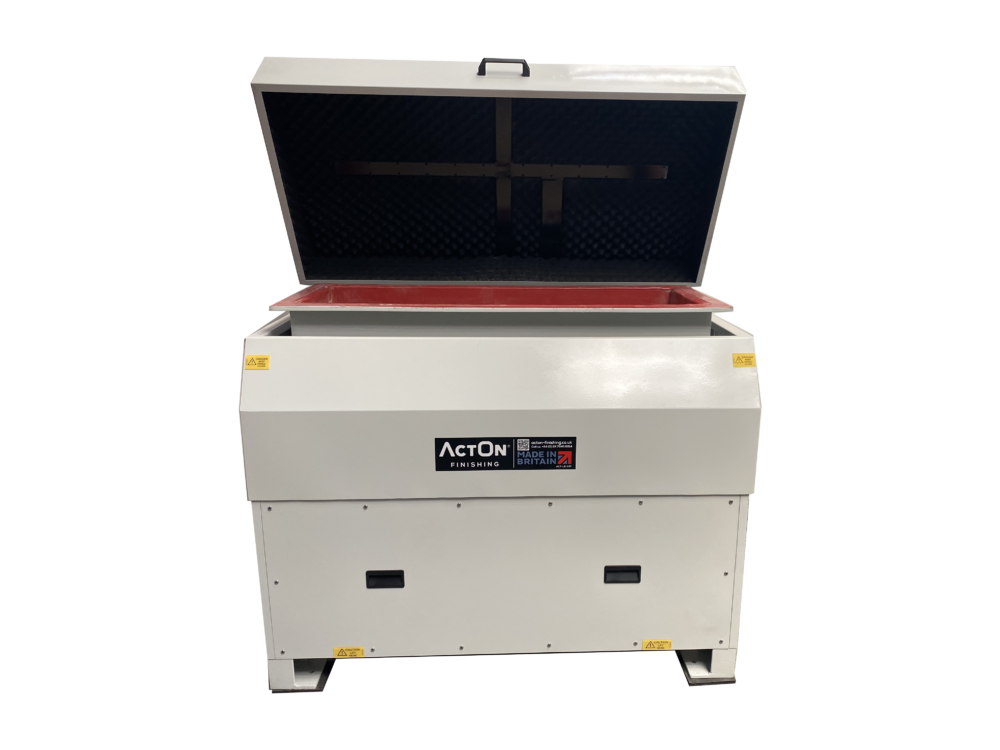

secheur serie tu10d vue complet
secheur serie tu10d vue de devant

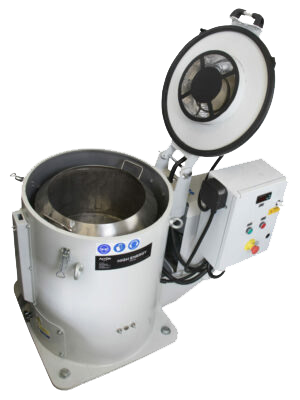

secheur série cfd

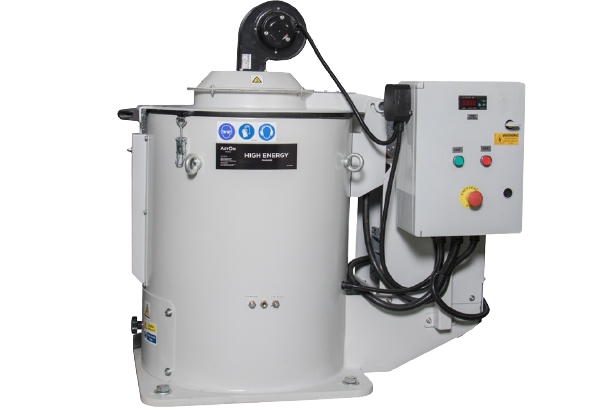

Série CFD

Le sécheur de série CFD est doté d’une cuve de traitement en acier inoxydable, pour le séchage de grands lots de pièces de petite dimension, lorsque l’utilisation des abrasifs végétaux n’est pas possible.

La sécheur centrifuge CFD est chauffé grâce à des résistances chauffantes placées sous le capot insonorisant.
Ce modèle est également équipé d’un ventilateur à circulation d’air placé sur le capot qui permet de brasser la chaleur au sein de la machine.

Les pièces à traiter sont placées dans la cuve de traitement qui tourne en suivant un mouvement circulaire centrifuge, généré par une courroie et un moteur puissant, ayant pour effet de sécher les pièces en évacuant l’humidité qu’elles contiennent via un procédé de centrifugation.

A l’issue du process, les pièces traitées sont propres et résistantes à la corrosion.

Principaux avantages

  • Diamètre du panier: 1,5 mm.
  • Un ventilateur chauffant est disponible (en option).
  • Possibilité de personnalisation.
  • Le sécheur permet d’obtenir des pièces sèches et propres.
  • Fonctionnement silencieux.
  • Maintenance réduite.

Série HT2D

Le sécheur de série HT2D est doté d’une cuve de traitement recouverte d’un revêtement en polyuréthane coulé à chaud, convenant parfaitement au séchage continu ou par lots de pièces de petite et moyenne dimension.

Par ailleurs, ce modèle est également adapté pour toutes vos applications de polissage utilisant des abrasifs végétaux ou des abrasifs prétraités.

Comment ça fonctionne ?

Dans ce modèle, les pièces doivent être insérées manuellement par l’opérateur dans la cuve de traitement préchauffée et contenant l’abrasif végétal approprié.
Une fois dans la cuve, les pièces seront séchées grâce à l’abrasif végétal, qui agit comme une éponge en absorbant l’humidité tout en produisant un effet de polissage sur les pièces.

Principales caractéristiques

  • Connectivité monophasée.
  • Revêtement en polyuréthane coulé à chaud et résistant à l’usure.
  • Machine très silencieuse (niveau sonore: 68 dB).
  • Machine compacte.
  • La machine est équipée de roulettes, ce qui permet de la déplacer très facilement.
  • Système d’entraînement avec des roulements étanches, ce qui permet un fonctionnement fluide.

Consommables recommandés

Abrasifs Végétaux

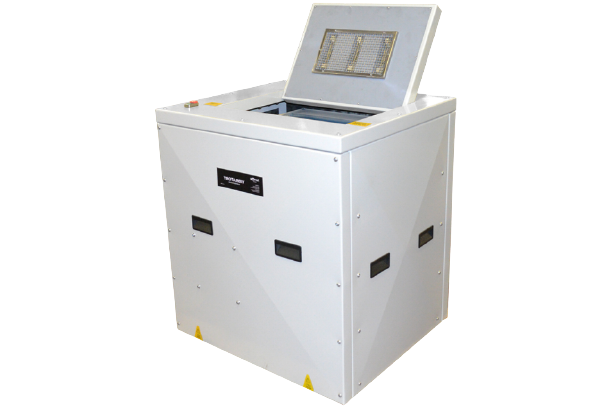

secheur série ht2d vue 3/4

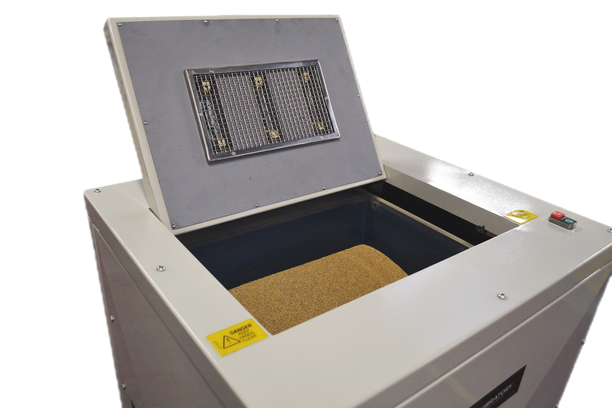

Secheur Série HT2D
secheur série cd

Série CD

Le sécheur de série CD est particulièrement adapté pour le séchage de pièces de grande dimension, et fortement conseillé dans les cas où les abrasifs végétaux ne peuvent être utilisés.
La convection est assurée grâce à trois résistances chauffantes. La chaleur est émise par un ventilateur à circulation d’air.

Le sécheur de série CD est proposé avec une armoire de contrôle électrique commandée via des commandes manuelles ou via un automate équipé d’un écran tactile.

Les pièces à sécher sont chargées sur un convoyeur métallique, qui traverse l’unité de séchage et permet de collecter les pièces en sortie de machine.

Série HD 3000

Les sécheurs de série HD 3000 sont parfaitement adaptés pour le traitement de petits lots de pièces.

La cuve de traitement de la machine est recouverte d’un revêtement en polyuréthane coulé à chaud.
Le sécheur est équipé de roulettes et offre la particularité de pouvoir être déplacé facilement.
Par ailleurs, le sécheur de série HD 3000 dispose d’une bonde de vidange qui facilite le déchargement des pièces et/ou des abrasifs.

Pour certains types d’applications, telles que le nettoyage des couverts, une lampe UV est intégrée sur le capot insonorisant.

Ce modèle fonctionne sur une prise standard 16A, monophasée, alimentation 240V AC.

Consommables recommandés

Abrasifs Végétaux

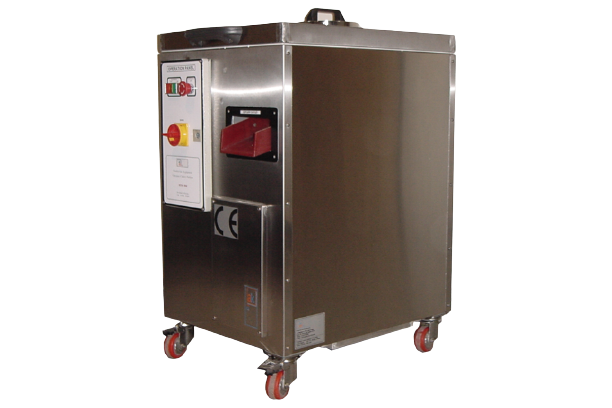

secheur-série-hd-3000

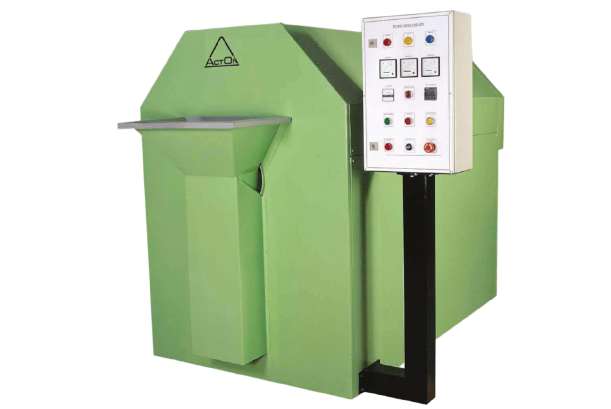

secheur série rd

Série RD

Les sécheurs de série RD sont particulièrement adaptés pour le séchage des pièces humides après leur traitement dans les machines de tribofinition, ce qui permet d’éviter la corrosion des pièces traitées.
La conception spéciale du sécheur de série RD, fabriqué avec une cuve de séchage rotative, utilise des abrasifs végétaux adaptés qui permettent d’absorber l’humidité des pièces traitées.

Principales caractéristiques

  • La conception spéciale de la cuve assure un déplacement fluide des pièces du point de chargement jusqu’au point de déchargement.
  • La séparation des pièces et des abrasifs est assurée grâce à un tamis fixe.
  • Recirculation des abrasifs et sortie constante des pièces.
  • Le changement des abrasifs peut s’opérer facilement, en faisant simplement tourner la cuve interne dans le sens inverse.
  • Le sécheur de série RD a la particularité de pouvoir traiter les pièces de manière continue ou par lots de pièces.
  • Faible consommation électrique.
  • Les pertes de chaleur sont minimales, ce qui assure un séchage efficace tout en permettant de réaliser des économies.

Présentation des sécheurs

Fiche technique

VBD 1

Volume utile

28 L

Dimension

Longueur :

600 mm

Largeur :

500 mm

Hauteur :

500 mm

Dimension de la cuve

Largeur :

98 mm

Hauteur :

150/60*

Puissance du moteur

0,18

Nombre de résistances chauffantes

1

Puissance de chauffage (kW)

0.5

VBD 6

Volume utile

85 L

Dimension

Longueur :

1200 mm

Largeur :

950 mm

Hauteur :

980 mm

Dimension de la cuve

Largeur :

280 mm

Hauteur :

300 mm

Puissance du moteur

1.2

Nombre de résistances chauffantes

2

Puissance de chauffage (kW)

2

VBD 3

Volume utile

170 L

Dimension

Longueur :

1650 mm

Largeur :

1315 mm

Hauteur :

1000 mm

Dimension de la cuve

Largeur :

260 mm

Hauteur :

335 mm

Puissance du moteur

2.2

Nombre de résistances chauffantes

3

Puissance de chauffage (kW)

3

VBD 12

Volume utile

340 L

Dimension

Longueur :

2000 mm

Largeur :

1620 mm

Hauteur :

980 mm

Dimension de la cuve

Largeur :

365 mm

Hauteur :

370 mm

Puissance du moteur

4

Nombre de résistances chauffantes

3

Puissance de chauffage (kW)

3

VBD 24

Volume utile

680 L

Dimension

Longueur :

2615mm

Largeur :

1930 mm

Hauteur :

1150 mm

Dimension de la cuve

Largeur :

392 mm

Hauteur :

425 mm

Puissance du moteur

7

Nombre de résistances chauffantes

6

Puissance de chauffage (kW)

6

Modèle
Volume utile
Dimensions en mm
Dimensions de la cuve en mm
Puissance du moteur (kW)
Nombre de résistances chauffantes
Puissance de chauffage (kW)
Litres
Longueur
Largeur
Hauteur
Largeur
Hauteur
VBD1
28
600
500
500
98
150/60*
0,18
1
0.5
VBD6
85
1200
950
980
280
300
1.2
2
2
VBD3
170
1650
1315
1000
260
335
2.2
3
3
VBD12
340
2000
1620
980
365
370
4
3
3
VBD24
680
2615
1930
1150
392
425
7
6
6

Fiche technique

TU10D

Volume utile

130 L

Dimension

Longueur :

1590 mm

Largeur :

1000 mm

Hauteur :

1275 mm

Dimension de la cuve

Longueur :

1200 mm

Largeur :

460 mm

Hauteur :

565 mm

Puissance du moteur

2.2

Nombre de résistances chauffantes

2

Puissance de chauffage (kW)

2

Modèle
Volume utile
Dimensions en mm
Dimensions de la cuve en mm
Puissance du moteur (kW)
Nombre de résistances chauffantes
Puissance de chauffage (kW)
Litres
Longueur
Largeur
Hauteur
Longueur
Largeur
Hauteur
TU10D
130
1590
1000
1275
1200
460
565
2.2
2
2

Fiche technique

CFD 50

Volume utile

48 L

Dimension

Longueur :

1037 mm

Largeur :

620 mm

Hauteur :

1048 mm

Dimension de la cuve

Largeur :

480 mm

Hauteur :

300

Puissance du moteur

1.5

Nombre de résistances chauffantes

25

Puissance de chauffage (kW)

3000

Capacité de chargement maximale (kg)

50

Modèle
Volume utile
Dimensions en mm
Dimensions de la cuve en mm
Puissance du moteur (kW)
Nombre de résistances chauffantes
Puissance de chauffage (kW)
Capacité de chargement maximale (kg)
Litres
Longueur
Largeur
Hauteur
Largeur
Hauteur
CFD50
48
1037
620
1048
480
300
1.5
25
3000
50

Fiche technique

HT2D

Volume utile

60 L

Dimension

Longueur :

825 mm

Largeur :

725 mm

Hauteur :

971 mm

Dimension de la cuve

Longueur :

575 mm

Largeur :

395 mm

Hauteur :

368 mm

Puissance du moteur

0,34 –  1500 rmp
0,50. – 3000 rmp

Nombre de résistances chauffantes

3

Puissance de chauffage (kW)

0.3

Modèle
Volume utile
Dimensions en mm
Dimensions de la cuve en mm
Puissance du moteur (kW)
Nombre de résistances chauffantes
Puissance de chauffage (kW)
Litres
Longueur
Largeur
Hauteur
Longueur
Largeur
Hauteur
HT2D
60
825
725
971
575
395
368
0,34 - 1500 rmp
0,50 - 3000 rmp
3
0.3

Fiche technique

CD

Dimension

Longueur :

5640 mm

Largeur :

800/500 mm

Hauteur :

1875 mm

Longueur de la bande :

3070 mm

Longueur du tunnel de séchage :

2000 mm

Longueur avant tunnel de séchage :

500 mm

Longueur après tunnel de séchage :

570 mm

Hauteur du convoyeur :

825 mm

Vitesse du convoyeur

Maximum :

6mtr/M

Minimum :

1mtr/M

Température en fonctionnement

70 ° C

Température maximale

100 ° C

Puissance du moteur

0,25

Nombre de résistances chauffantes

9

Puissance de chauffage (kW)

2

Dimensions en mm
Longueur
Largeur
Hauteur
Longueur de la bande
Longueur du tunnel de séchage
Longueur avant tunnel de séchage
Longueur après tunnel de séchage
Hauteur du convoyeur
5640
800/500
1875
3070
2000
500
570
825
Vitesse du convoyeur
Température en fonctionnement
Température maximale
Puissance du moteur (kW)
Puissance de chauffage (kW)
Nombre de résistances chauffantes
Maximum
Minimum
6mtr/M
1mtr/M
70° C
100 ° C
0,25
9
2

Fiche technique

HD 3000

Volume utile

18 L

Dimension

Longueur :

700 mm

Largeur :

565 mm

Hauteur :

1000 mm

Dimension de la cuve

Largeur :

150 mm

Hauteur :

250 mm

Longueur :

Spirale

Puissance du moteur

0,44

Nombre de résistances chauffantes

1

Puissance de chauffage (kW)

1.0

Modèle
Volume utile
Dimensions en mm
Dimensions de la cuve en mm
Puissance du moteur (kW)
Nombre de résistances chauffantes
Puissance de chauffage (kW)
Litres
Longueur
Largeur
Hauteur
Longueur
Largeur
Hauteur
HD3000
18
700
565
1000
150
260
Spirale
0.44
1
1.0

Fiche technique

ARD 500

Dimension

Longueur :

2085 mm

Largeur :

1090 mm

Hauteur :

(1110)

1540 mm

Puissance de chauffage (kW)

9

Puissance de motrice

0.75

Vitesse du baril (rpm)

7

Puissance du moteur (kW)

0.75

ARD 1000

Dimension

Longueur :

3000mm

Largeur :

1090 mm

Hauteur :

(1110)

1540 mm

Puissance de chauffage (kW)

18

Puissance de motrice

1.5

Vitesse du baril (rpm)

2.5

Puissance du moteur (kW)

1.5

Modèle
Dimensions en mm
Puissance de chauffage (kW)
Puissance motrice
Vitesse baril (rpm)
Puissance du moteur (kW)
Longueur
Largeur
Hauteur
ARD 500
2085
1090
(1110) 1540
9
0.75
7
0.75
ARD 1000
3000
1090
(1110) 1540
18
1.5
2.5
1.5
