Bol vibrant de tribofinition : Qu’est-ce que c’est ?

Temps de lecture : 7 minutes

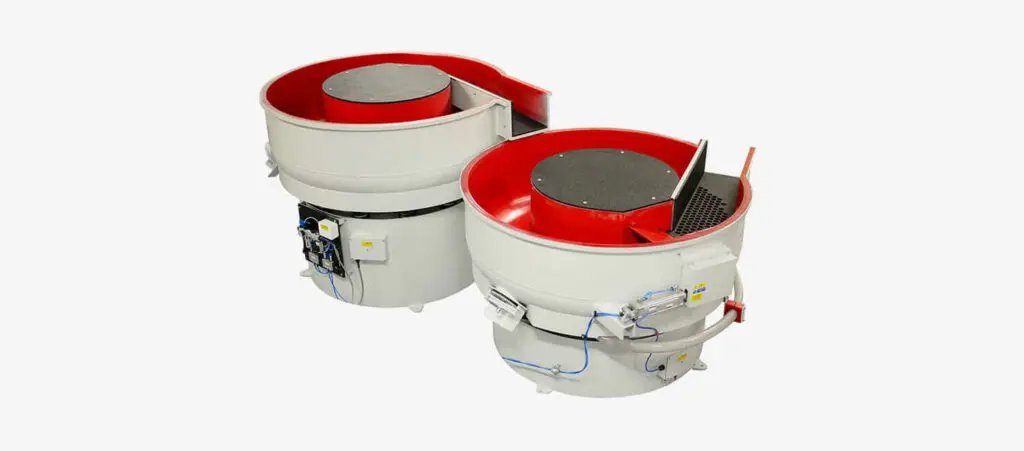

2 machines - tribofinition  : Bol vibrant

La tribofinition est un procédé clé pour améliorer la qualité et l’esthétique de divers matériaux comme le métal, le plastique ou la céramique. Le bol vibrant, aussi appelé vibrateur circulaire, est un équipement incontournable en tribofinition.

La technique de tribofinition raffine les surfaces par l’action de frottements répétés dans une cuve dynamique, utilisant des abrasifs. Les avantages sont multiples, incluant l’élimination des imperfections telles que bavures et rayures, mais aussi la bonification de la finition par lissage et polissage.

Le bol vibrant de tribofinition quant à lui, se distingue par sa forme torique et ses vibrations à haute fréquence. Ces caractéristiques génèrent un mouvement circulaire efficace pour traiter rapidement et avec précision les pièces. Sa polyvalence et sa simplicité d’usage contribuent à son succès.

Cet article démystifie le rôle vital du bol vibrant dans le processus de tribofinition. Vous y apprendrez comment optimiser et personnaliser votre bac vibrant et découvrirez des exemples concrets de résultats impressionnants, soulignant pourquoi cette machine est essentielle pour produire des composants de haute qualité.

Comprendre le rôle du bol vibrant dans le processus de tribofinition

La tribofinition vibratoire est une technique avancée de traitement de surface. Elle se base sur les vibrations pour générer un frottement entre les pièces à traiter et des charges abrasives. Cette action de frottement est cruciale pour supprimer les imperfections de surface, incluant bavures, rayures, oxydations ou impuretés, améliorant ainsi le poli et la finition des pièces. Parmi les équipements clefs de cette méthode, le bol vibrant ou vibrateur circulaire se distingue, offrant une multitude d’avantages et possédant une large gamme d’applications.

Tribofinition – Utilisation de l’AWP188 bimoteur ou trimoteur – Finishtech

Principe du bol vibrant de tribofinition

Le bol vibrant aussi appelé vibrateur de tribofinition est une cuve de forme torique qui oscille à haute fréquence, propulsant les pièces et les charges abrasives dans un mouvement circulaire. L’énergie de la cuve est relayée par des ressorts à un moteur électrique, lequel ajuste finement vitesse et amplitude des vibrations. Les pièces et les abrasifs se mélangent à un liquide, eau ou huile, accompagnés d’un abrasif sous forme de poudre ou de pâte, pour renforcer l’action de frottement. La durée du processus fluctue en fonction des pièces, des abrasifs convoqués et du rendu final désiré.

Les avantages du bol vibrant

Le bol vibrant assure plusieurs bénéfices majeurs par rapport à d’autres méthodes de traitement de surface, à savoir :

  • La rapidité : il calcule un traitement simultané d’une masse importante de pièces, tout en réduisant le temps de traitement.
  • La précision : atteindre chaque recoin de pièces complexes et, garantir une finition de surface uniforme.
  • La polyvalence : adaptable, le bol vibrant traite une variété de formes et de matériaux en sélectionnant les abrasifs appropriés.
  • La facilité d’utilisation : simple à opérer, régler et entretenir, le bol vibrant requiert peu de compétences techniques spécialisées.

Diversité des applications industrielles

Le bol vibrant s’adapte à une vaste palette d’applications industrielles, dont :

  • L’ébavurage : supprime les bavures issues de l’usinage ou de la découpe qui peuvent altérer l’assemblage ou la fonctionnalité des pièces.
  • Le polissage : conférer aux pièces un aspect esthétique spécifique, qu’il soit brillant, satiné ou mat.
  • Le nettoyage : éliminer salissures, graisses, huiles et résidus de fabrication en employant des solutions nettoyantes ou dégraissantes.
  • Le décapage : effacer les formations d’oxyde ou de corrosion sur les pièces métalliques avec l’utilisation d’abrasifs céramiques.
  • Le rayonnage : arrondir les angles vifs et améliorer la résistance à la fatigue et à la rupture des pièces.

Ainsi, le bol vibrant se présente comme un outil indispensable de la tribofinition vibratoire. Il garantit la qualité supérieure des pièces avec un aspect et des performances optimisés.

Optimisation et personnalisation du bol vibrant de tribofinition

Pour des résultats optimaux en tribofinition, choisir les paramètres et équipements appropriés est crucial. Au cœur de ce processus, le bol vibrant joue un rôle primordial, pouvant être optimisé et personnalisé en fonction des exigences spécifiques de chaque application. Découvrez des astuces clés pour maximiser l’efficacité de votre bac vibrant.

Choix des charges abrasives de tribofinition

Les charges abrasives de tribofinition sont au centre de l’action de frottement dans le bol vibrant. Ie choix s’articule autour de trois composants essentiels: les porteurs, l’abrasif, et le liquide. Le choix judicieux de ces abrasifs repose sur divers facteurs comme : type, matériau, forme, dimension et résultat désiré.

Abrasifs de tribofinition

Une multitude de médias est disponible. Ils sont différenciés par leur matière (métal, polymère, céramique, végétal, etc.), forme (cylindre, tétagon, étoile, etc.) et granulométrie (de 0,1 mm à plusieurs centimètres).

Il est primordial d’adapter les abrasifs aux pièces pour prévenir tout endommagement ou déformation. Il faut aussi considérer la méthode de séparation des charges abrasives qui peut s’effectuer par tamisage, soufflage, aspiration, magnétisme, etc.

Process pour une performance optimale du bol vibrant de tribofinition

Afin d’assurer une performance maximale du bol vibrant, les réglages de vitesse et d’amplitude des vibrations sont critiques. Ces ajustements, obtenus via un moteur électrique connecté à la cuve par ressorts, influencent l’intensité et la durée du traitement. L’objectif est de trouver un équilibre entre une vitesse qui maintient le flux et une amplitude qui minimise les chocs. Le contrôle de processus implique une vérification périodique de l’état de surface des pièces, du niveau de liquide, de la température, de la qualité des médias, et du bruit. En outre, respecter les directives de sécurité et prévenir les risques associés à l’usage du bol vibrant sont primordiaux.

Design et caractéristiques techniques du bol vibrant de tribofinition

Machine de tribofinition : vibrateur circulaire vue dessus (bol vibrant)

Le design et les caractéristiques techniques des bols vibrants sont des éléments essentiels à considérer pour leur personnalisation et optimisation. Typiquement composé d’une cuve torique, le bol vibrant diffère en volume, forme, profil, et type de revêtement, variant entre les modèles.

Le volume de la cuve affecte la capacité de traitement, allant de moins d’un litre à plusieurs mètres cubes. Il faut noter que la forme de la cuve influence aussi le mouvement des pièces et des abraifs. Le profil de la cuve est crucial, car il doit correspondre aux dimensions des pièces et charges abrasives utilisées. Le revêtement, pouvant être de polyuréthane, caoutchouc, céramique ou métal, protège contre l’usure et réduit le bruit. Divers accessoires comme couvercles, séparateurs, doseurs, filtres, systèmes de chauffage ou de refroidissement, peuvent équiper ces bols vibrants.

L’Importance de l’entretien régulier du bol vibrant de tribofinition

L’entretien régulier est vital pour préserver la longévité et l’efficacité du bol vibrant. Cela implique de nettoyer la cuve, renouveler le liquide, inspecter les médias, contrôler le moteur, les ressorts, les roulements, et les câbles. Il est également essentiel de suivre les recommandations du fabricant et du fournisseur. Un bol vibrant bien entretenu assure une tribofinition performante et de qualité.

Vous souhaitez investir dans un bol vibrant de Tribofinition ?

FINISHTECH met à votre disposition une large gamme de machines dont des bols vibrants de fabrication anglaise grâce à son partenaire Acton Finishing.

Quels secteurs utilisent le plus le bol vibrant de tribofinition ?

La tribofinition avec le bol vibrant est une technique prisée dans divers secteurs industriels pour sa capacité à produire des pièces de haute précision avec un excellent aspect et une performance accrue. Examinons des exemples qui illustrent l’efficacité de cette méthode pour différentes applications.

Tribofinition en aéronautique : précision et qualité de surface

Dans le domaine exigeant de l’aéronautique où une précision méticuleuse et une qualité de surface parfaite sont impératives, les composants tels que moteurs, turbines et hélices subissent des contraintes extrêmes. Ils doivent donc résister à des niveaux élevés de fatigue, corrosion et usure.

La tribofinition vibratoire via le bol vibrant excelle dans ce cadre en éradiquant défauts de surface, rayures, oxydations et impuretés. Elle polit et lisse efficacement, même sur des pièces aux géométries complexes. Un cas de succès notable est le traitement de pièces en titane pour moteurs d’avion. Il aboutit à une qualité de surface remarquable de 0,2 µm Ra en seulement 30 minutes.

Le secteur automobile : amélioration de la productivité

Le secteur automobile vise constamment à accroître sa productivité et rentabilité, tout en répondant aux normes environnementales et de sécurité. La tribofinition vibratoire avec le bol vibrant joue un rôle primordial en diminuant les coûts et les délais tout en réduisant les déchets et en améliorant la qualité et performance des pièces.

Capable de traiter de multiples pièces simultanément et rapidement, cette technique assure une finition de surface uniforme. Que ce soit pour des pistons, des soupapes, des engrenages ou des roulements, le bol vibrant s’adapte à différentes dimensions et matériaux. Un traitement de pièces en acier pour des boîtes de vitesse est un exemple éclatant de ce succès, offrant une qualité de surface de 0,4 µm Ra en un temps record de 15 minutes.

Applications spécialisées : des solutions sur mesure

Des applications spécifiques requérant des solutions personnalisées bénéficient également de la tribofinition vibratoire avec le bol vibrant. Tenant compte du type de pièces, des résultats attendus et de la capacité de production, le bol vibrant peut être optimisé et personnalisé avec divers accessoires, répondant ainsi précisément aux besoins de chaque client. Un cas d’excellence est le traitement de pièces en céramique pour des implants dentaires, atteignant une qualité de surface exceptionnelle de 0,05 µm Ra en juste 5 minutes.

Conclusion

La tribofinition vibratoire est une méthode avant-gardiste destinée à améliorer l’aspect et la qualité des pièces industrielles. Elle se révèle particulièrement efficace pour éliminer les défauts de surface, polir et lisser les composants. En effet, le bol vibrant, reconnu pour sa performance exemplaire dans le domaine, se distingue par sa rapidité, sa précision, sa polyvalence, ainsi que sa facilité d’utilisation. Adapté sur mesure, le bol vibrant peut être configuré spécifiquement en fonction des exigences de chaque application, permettant de choisir le média approprié, les réglages, le design et les spécificités techniques nécessaires.

Cette technologie trouve son application dans divers secteurs industriels, y compris l’aéronautique et l’automobile, ainsi que dans des applications spécialisées, offrant des résultats de haute qualité qui ont fait leurs preuves.

Pour intégrer les bénéfices du bol vibrant dans votre production, n’hésitez pas à nous contacter. Nous proposons des solutions sur-mesure, conçues pour répondre à vos exigences spécifiques et à votre budget. Notre équipe d’experts vous guidera à travers le choix, la mise en œuvre, le contrôle et l’entretien de votre équipement, afin de vous assurer une performance de tribofinition vibratoire à la fois efficace et durable. Contactez-nous dès aujourd’hui pour bénéficier de notre expertise et de notre professionnalisme en tribofinition vibratoire.
